商品の詳細:
|
| タイプ: | ワイヤレスビデオトランスミッター | 頻度: | 1.2g（1080-1360m） |
|---|---|---|---|
| RFパワー: | 4.5W | チャネル: | 16CH |
| モジュレーション: | FM | プロトコル: | IRCトランプ |

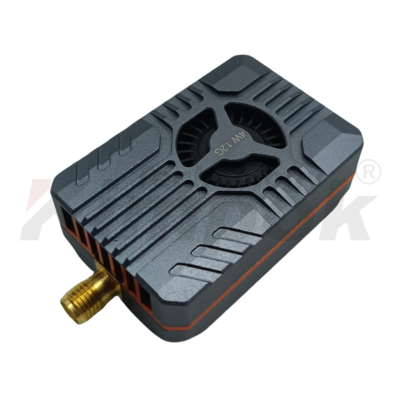

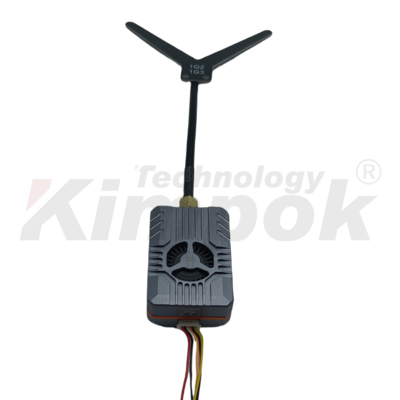

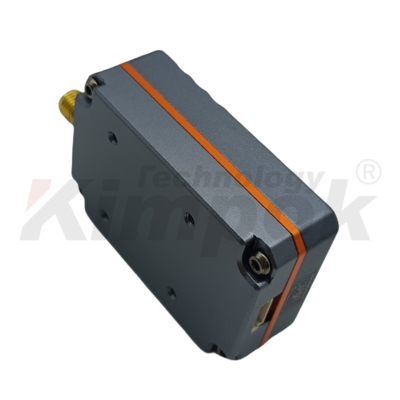

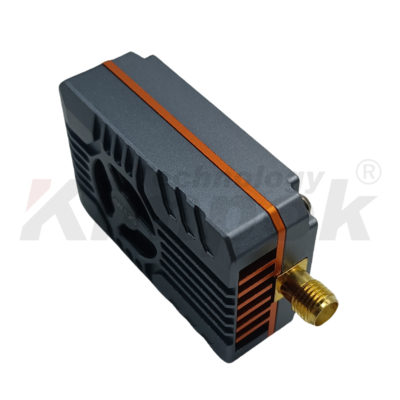

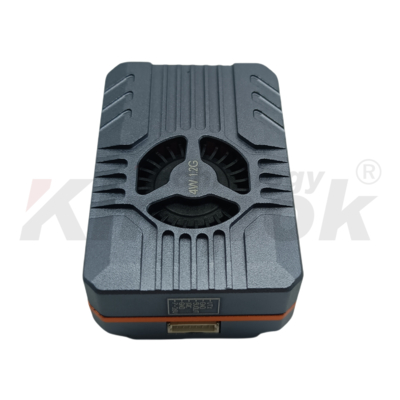

1.2G 4.5W FPV VTX ワイヤレスビデオトランスミッター 16CH 遠距離送信 FPV RC ドローン
記述:
これは画像伝送トランスミッタで 輸出電力は4.5W以上で サイズが小さく 軽量で 消費電力が低く 遅延が低く干渉防止能力が強い安定した電源伝送を強化するために,アクティブ熱消耗のためのアルミ熱シンクと扇風機を搭載しています.送信機は,長期の地面パラメータ調整を防ぐために温度制御の保護機能を持っています送信機はIRCプロトコルOSDパラメータ調整をサポートし,FPVドローン飛行,屋外エンターテイメント,レーシングコンテスト,プロの航空写真に広く使用されています.
一般的特徴
| ポイント | SPEC |
| 入力電圧 | DC +7V~30V |
| 出力電圧 | DC +5V |
| 頻度 バンド | 1080~ 1360メガHz |
| チャンネル顧客 | 16 |
|
チャンネル 頻度 |
A: その通り 検察庁は,検察官にメガHz B: オーケー 検察庁は,検察庁の20/1360 年メガHz |
| 調節型 | FM |
| 周波数制御 | PLL |
| 周波数安定性 | ±100KHz (タイプ) |
| 周波数精度 | ±200KHz (タイプ) |
| S/N (フォ±3メガHz) | >55dBc |
| アンテナ 港 | SMA50 オーム |
| ビデオ インプット レベル | 1V±0.2Vp-p タイプ |
| 動作温度 | -10°C~+60°C |
| コントロール 議定書 | IRC |
| 体重 | 推定オーケー38.8g |
| プロファイルの寸法 | 48.5mm(L) * 35mm(W) * 215mm(H) |
RF出力
| チャンネルグループ | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|
1G2 バンドA (メガHz) |
1080 | 1120 | 1160 | 1200 | 1240 | 1280 | 1320 | 1360 |
|
1G2 バンド B について (メガHz) |
1080 | 1120 | 1160 | 1200 | 1258 | 1280 | 1320 | 1360 |
| パワー レベル | 0 | 1 | 2 | 3 | 4 |
| 価値観 | PIT | 25mW | 200mW | 2W | 4.5W |
| 流動 @ 12V | 140mA±20mA | 410mA±30mA | 460mA±40mA | 800mA±50mA | 1.15A±50mA |
使用注意事項:
1オンにする前に,RF出力アンテナが正常にインストールされているかどうかを確認してください.
燃え尽きるかもしれません
2電源を接続する前に,部品の燃焼を避けるために,正しい電圧範囲と正極と負極が正しいことを確認してください.
3長い伝達距離を達成するために,良質の波率と増幅を持つアンテナを使用してください.
4画像の送信中に,高温が表面に発生する可能性があります. 直接触らないでください,火傷を避けるために.
| ピンポート | 機能説明 |
| DC IN | 入力電圧 DC 7V~30V |
| GND | 地面 |
| DATA | リモコン制御信号入力ポート, IRCプロトコルをサポートする SETチャンネルと電源. |
| 5V OUT | 出力電圧 DC 5V |
| GND | 地面 |
| ビデオ IN | CVBS ビデオ信号入力 (TYP. 1Vp-p @ 75 Ohms) |
| アンテナポート |
1.2G アンテナポート (SMA 男性ヘッド内穴) |
