商品の詳細:
|
| タイプ: | ワイヤレスビデオトランスミッター | 頻度: | 1.7g （1650-1800m |
|---|---|---|---|
| プロトコル: | IRCトランプ | RFパワー: | 4.5W |
| 電源: | DC7-36V | チャネル: | 16CH |

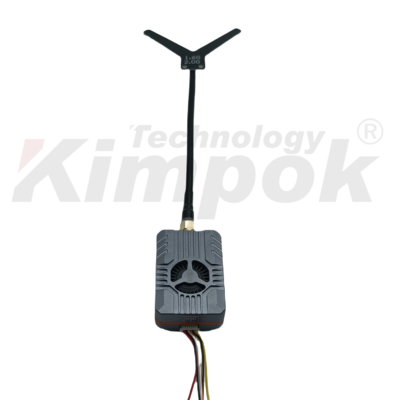

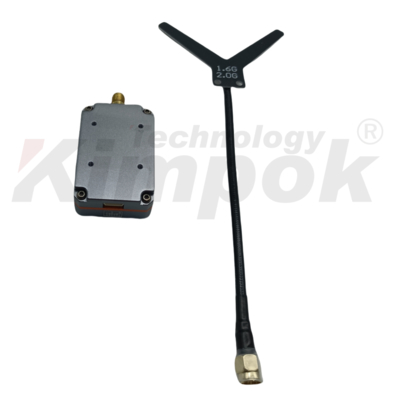

1.7GHz VTX ワイヤレス UAV ビデオトランスミッター サポート IRC Tramp ビデオリンク 4W RFパワー VTX
説明:

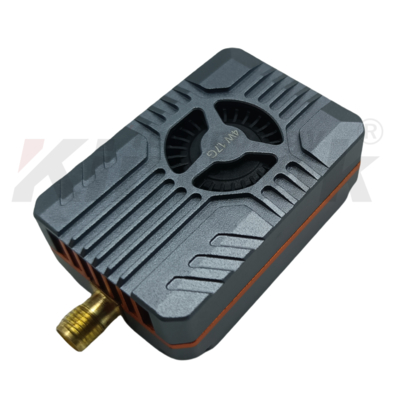

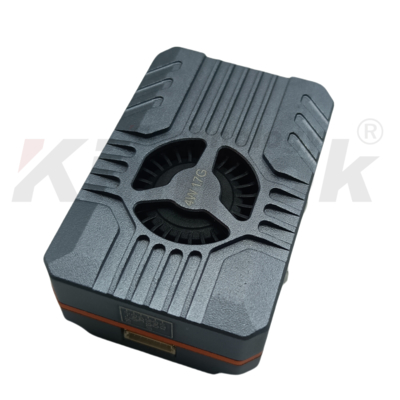

これは、4.5W以上の出力を持つ画像伝送トランスミッターです。小型、軽量、低消費電力、低遅延、強力な耐干渉性を特徴としています。安定した電力伝送を強化するために、内蔵のアルミニウムヒートシンクとファンによるアクティブな放熱が装備されています。トランスミッターは、長時間の地上パラメータ調整を防ぐための温度制御保護機能を備えています。トランスミッターはIRCプロトコルOSDパラメータ調整をサポートしており、FPVドローン飛行、屋外エンターテイメント、レース競技、プロの空中写真撮影に広く使用されています。
一般的な特性
| 項目 | 仕様 |
| 入力電圧 | DC +7V~30V |
| 出力電圧 | DC +5V |
| 周波数 帯域 | 1650~ 1800MHz |
| チャンネルカスタマー | 16 |
|
チャンネル 周波数 |
A:1650/1670/1690/1710/1730/1750/1770/1790MHz B:1660/1680/1700/1720/1740/1760/1780/1800MHz |
| 変調方式 | FM |
| 周波数制御 | PLL |
| 周波数安定度 | ±100KHz (Typ.) |
| 周波数精度 | ±200KHz (Typ.) |
| S/N (Fo±3MHz) | >55dBc |
| アンテナ ポート | SMA50 オーム |
| ビデオ 入力 レベル | 1V±0.2Vp-p タイプ |
| 動作温度 | -10℃~+60℃ |
| 制御 プロトコル | IRC |
| 重量 | 約.: 38.8g |
| プロファイル寸法 | 48.5mm(L) * 35mm(W) * 21.5mm(H) |
RF出力
| チャンネルグループ | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|
1G7 BandA (MHz) |
1650 | 1670 | 1690 | 1710 | 1730 | 1750 | 1790 | 1810 |
|
1G7 Band B (MHz) |
1660 | 1680 | 1700 | 1720 | 1740 | 1760 | 1780 | 1800 |
| 電力 レベル | 0 | 1 | 2 | 3 | 4 |
| 値 | PIT | 25mW | 200mW | 2W | 4.5W |
| 電流 @ 12V | 160mA±20mA | 460mA±30mA | 500mA±40mA | 850mA±50mA | 1.2A±50mA |
使用上の注意:
1.電源を入れる前に、RF出力アンテナが正しく取り付けられていることを確認してください。そうしないと、モジュールが焼損する可能性があります。
2.電源を接続する前に、正しい電圧範囲と正極と負極が正しいことを確認し、コンポーネントの焼損を防いでください。
3.より長い伝送距離を達成するために、良好な定在波比とゲインを持つアンテナを使用するようにしてください。
4.画像伝送中に高温が発生する可能性があります。火傷を防ぐために、直接触れないでください。

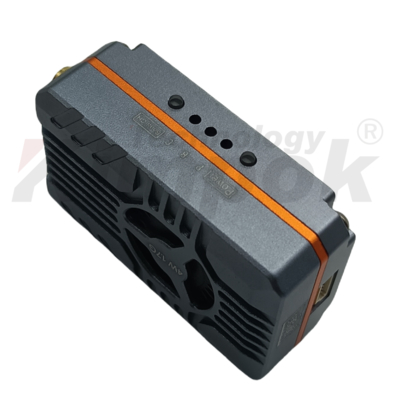

ピンポート
| 機能の説明 | DC IN |
| 入力電圧 DC 7V~30V | GND |
| グランド | Video IN |
| リモートコントロール信号入力ポート、IRCプロトコルをサポートしてチャンネルと電力を設定します。 | 5V OUT |
| 出力電圧 DC 5V | GND |
| グランド | Video IN |
| CVBSビデオ信号入力 (TYP. 1Vp-p @ 75Ohms ) | アンテナポート |
| アンテナポート (SMAオスヘッド内穴) |
|
