商品の詳細:
|
| 名前: | 高い発電RFの電力増幅器 | 頻度: | 1250MHz |
|---|---|---|---|
| 出力電力RF: | 60dBm | 定常電圧: | 28VDC±1V |
| 次元: | 310*92*25mm | 働く流れ: | 7A |
| ハイライト: | 60dBm RFの電力増幅器,無線装置RFの電力増幅器,1250MHz RFの電力増幅器 |
||

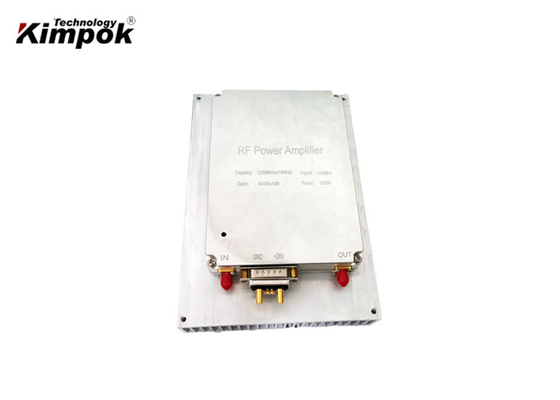

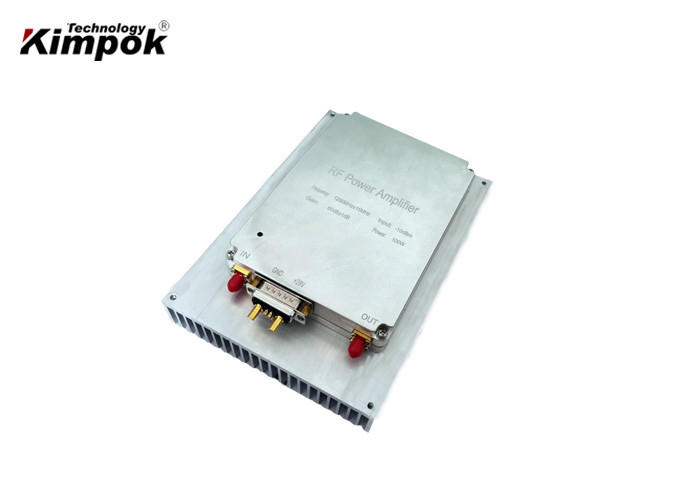

無線装置のための60dB 1250MHzの100W高い発電RFの電力増幅器
特徴:
主要な指定:
| いいえ。 | 項目 | 条件 | |
| 1 | 周波数範囲 | ± 1250のMHzの15のMHzまたはカスタマイズされる | |
| 2 | 信号の源 | ワイドバンドの高速騒音源 | |
| 3 | 最高のふくれっ面 | 60dBm±1dB （同じ温度の頻度に） | |
| 60dBm±1dB （同じ周波数の温度に） | |||
| 4 | ふくれっ面は調節する |
入力/出力Option1 （デフォルト） |
実際ふくれっ面が60秒毎にのターゲットふくれっ面、0-31dBの範囲で1dBステップによって増加するか、または減るATTの価値必要性と等しくなければ実際ふくれっ面までターゲットふくれっ面と等しい。 |
| 入力/出力Option2 |
YONLIT M&Cによる50-60dBm ふくれっ面はM&Cなしに37dBmについてある |
||
| 5 | RFの港VSWR | ≤1.5 | |
| 6 | 定常電圧 | 28VDC±1V | |
| 7 | 働く流れ | <5> | |
| 8 | RFのコネクター | 、50オームSMA女性 | |
| 9 | 次元 | 310*92*25mm （排他的なコネクター） | |
| 10 | 電源の港 | 引き中心のコンデンサー | |
| 11 | 働く温度 | -25~+65℃ | |
| 12 | 保護 | 操業停止75℃のオートリスタートよりもっと50℃よりより少なく | |
| 場合の力をより多くの15W逆転させた操業停止、30sについてのの後のオートリスタート | |||
入力/出力Option1 （デフォルト）:平行DB15Female
| DB15Femal | 記述 | IN/Out |
| PIN1 | 1dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN2 | 2dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN3 | 4dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN4 | 8dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN5 | 16dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN7 | Pr （RF力、0.05V/dB、10dB範囲、2-2.3V@40dBmを逆転させた） | |
| PIN10 | Pf （前方RF力、0.05V/dB、20dB範囲、2-2.3V@47dBm） | |
| PIN11 | EN （5V:PA;空気または基づいていることのこつ:PA） | |
| PIN12 | TA （温度警報、警報:5Vの常態:0V） | |
| PIN13 | VA （VSWR警報、警報:5Vの常態:0V） | |
| PIN14 | Tc （温度:0.01V/1℃、0.75V @25の℃） | |
| PIN15 | GND | GND |
入力/出力の選択2:YONLIT M&CのためのDB9Female
| DB9Female | 記述 | IN/Out |
| PIN1 | 表示器4.9VのPA | |
| PIN3 | 外的なALC制御、入力範囲0-5V） | |
| PIN4 | 電源5V | |
| PIN5 | Pf （最高前方RF力:0-5V、20dBは鳴った） | |
| PIN6 | EN （5V:PA;空気または基づいていることのこつ:PA） | |
| PIN7 | TA （温度警報、警報:5Vの常態:0V） | |
| PIN8 | VA （VSWR警報、警報:5Vの常態:0V） | |
| PIN9 | GND | GND |
FAQ:
Q1:私は何をあなたから買ってもいいか。
COFDMデジタルAVの送信機、IPの網のラジオ、アナログのビデオ送信機、無線のデータ トランシーバーおよび送信機の受信機OEMのメイン ボード。
Q2:私はなぜ選ぶべきであるか。
私達の中心R & Dのチームは通信工学を中国の一流大学から、専攻する来る。私達は無線コミュニケーションが専門の市場で将来成長し続けることを信じる。
Q3:最低順序量があるか。
MOQの限界、1pcは受諾可能ではない。
Q4:どのようなプロダクト サービスがあっても私はいいか。
OEM及びODMサービス。
Q5:プロダクト保証は何であるか。
私達は2年保証および終生の維持を提供する。
Q6:平均調達期間は何であるか。
規則的なモデルのための5-7仕事日、およびカスタマイズされたモデルのための20-30仕事日。
Q7:どのような支払方法を受け入れるか。
私達は銀行振替、ウェスタン・ユニオン、PayPal、または現金払いを受け入れる。
Q8:関連したドキュメンテーションを供給できるか。
はい、私達は/一致分析証明書を含むほとんどのドキュメンテーションを提供してもいい;必要なところにおよび他の輸出文書生産国。
