商品の詳細:
|
| 名前: | 線形電力増幅器 | 頻度: | 500-2400MHz |
|---|---|---|---|
| 出力電力RF: | 50dBm | 定常電圧: | 28VDC±1V |
| 次元: | 175*136*25mm | 重量: | 2kg |
| ハイライト: | 500Mhz高い発電RFのアンプ,2400Mhz高い発電RFのアンプ,28VDC RFのアンプの高い発電 |
||

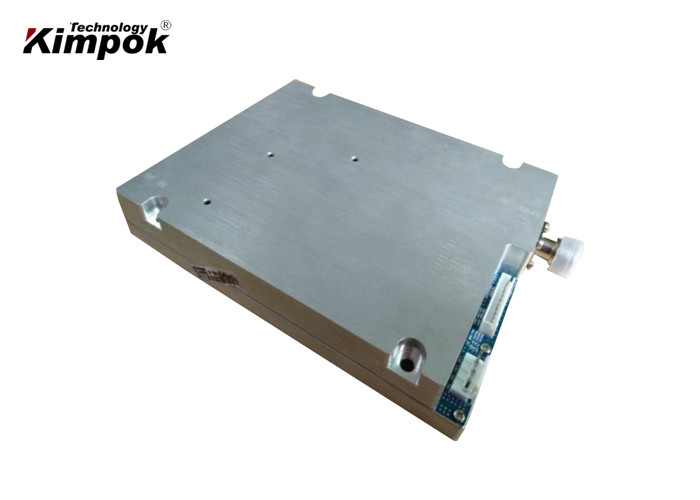

500Mhz - 2400MHz高い発電RFの電力増幅器小型LAN 28V DC
特徴:
NO項目条件
| 周波数範囲 | 500-2400MHz |
| 利益 | ≥50dB |
| 小さい信号利得の平坦 | ≤4dB |
| 力の利益平坦 | ≤1.5dB |
| 最高の出力電力 | ≥50dBm |
| 入力パワー | 5-10dBm |
| 倍音 | 第3倍音≥12dBc、第2 harmonics≥15dBc |
| にせ | >60dBc |
| 雑音指数 | 10dB |
| 入れられた/Output VSWR | ≤2 |
| 定常電圧 | 28VDC |
| 静止流れ | <1> |
| 働く流れ | <11a> |
| スイッチ時間 | <2us typ=""> |
| 効率 | ≥25% @CW |
| RFは投入口を | SMA女性 |
| RFは出力ポートを | N女性 |
| 入出力インピーダンス | 50ohms |
| 電源インターフェイス | 引き中心のコンデンサー |
| 働く温度 | -20℃~+70℃ |
| 保管温度 | -30℃~+70℃ |
| サイズ | 175*136*25mm |
| 重量 | 2kgについて |
| 保護 | PAを再始動するためにPIN7に、5V脈拍取り除く悩みの後
操業停止:高VSWR、 PAを再始動するためにPIN7に、5V脈拍取り除く悩みの後 |
| DB10 |
PIN7:調整:5V脈拍はVSWRの操業停止の後でPAを再始動する PIN5:TEMP:警報過剰高温度（+3V）、およびPAの操業停止 PIN2:V-:逆転させたRF力のための表示器 PIN8-PIN10:GND:Grounding23 DB10 PIN1:PTT:（空気で掛かるか、またはgrouding:PA;+5V:PA） PIN6:SWR:過剰高いVSWR警報（+3V）、およびPAの操業停止 PIN4:Vt:PAの温度（Vt=0.5V+TC×10mV/℃）のための表示器 PIN3:V+:前方力のための表示器（最高:4V） |
