商品の詳細:
|
| 名前: | 線形電力増幅器 | 頻度: | 851-894 MHzまたはカスタマイズされる |
|---|---|---|---|
| 出力電力RF: | 47dBm | 定常電圧: | 28VDC±1V |
| 次元: | 210*92*25mm | 働く流れ: | 5.5A |
| ハイライト: | 800MHz RFの電力増幅器,50W RFの電力増幅器,47dBm線形電力増幅器 |
||

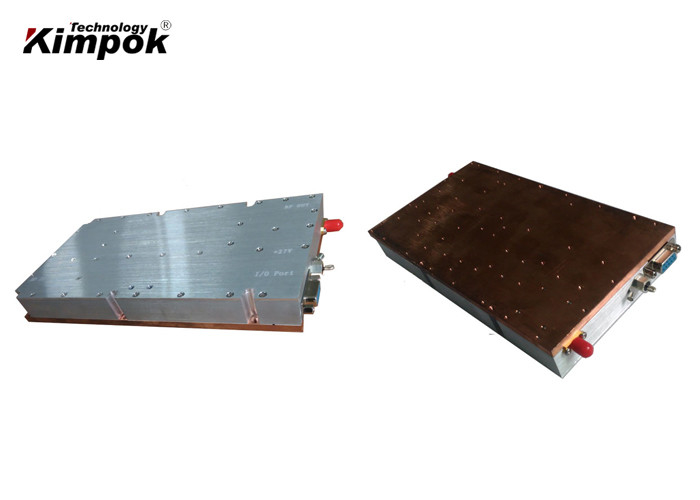

800MHz 50W 47dBm 28V DCの高速RFの線形電力増幅器
特徴:
主要な指定:
| いいえ。 | 項目 | 条件 | |
| 1 | 周波数範囲 | 851のMHz | 894のMHzまたはカスタマイズされる | |
| 2 | 信号の源 | ワイドバンドの高速騒音源 | |
| 3 | 最高のふくれっ面 | 47dBm±0.5dB （同じ温度の頻度に） | |
| 47dBm±0.5dB （同じ周波数の温度に） | |||
| 4 | ふくれっ面は調節する |
入力/出力Option1 （デフォルト） |
実際ふくれっ面が60秒毎にのターゲットふくれっ面、0-31dBの範囲で1dBステップによって増加するか、または減るATTの価値必要性と等しくなければ実際ふくれっ面までターゲットふくれっ面と等しい。 |
| 入力/出力Option2 |
YONLIT M&Cによる38-47dBm ふくれっ面はM&Cなしに37dBmについてある |
||
| 5 | RFの港VSWR | ≤1.5 | |
| 6 | 定常電圧 | 28VDC±1V | |
| 7 | 働く流れ | <5> | |
| 8 | RFのコネクター | 、50オームSMA女性 | |
| 9 | 次元 | 210*92*25mm （排他的なコネクター） | |
| 10 | 電源の港 | 引き中心のコンデンサー | |
| 11 | 働く温度 | -25----+65℃ | |
| 12 | 保護 | 操業停止75℃のオートリスタートよりもっと50℃よりより少なく | |
| 場合の力をより多くの15W逆転させた操業停止、30sについてのの後のオートリスタート | |||
入力/出力Option1 （デフォルト）:平行DB15Female
| DB15Femal | 記述 | IN/Out |
| PIN1 | 1dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN2 | 2dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN3 | 4dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN4 | 8dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN5 | 16dB （空気のこつまたは5Vを加えるため:ATT無し;基づいていること:ATTを可能にしなさい） | |
| PIN7 | Pr （RF力、0.05V/dB、10dB範囲、2-2.3V@40dBmを逆転させた） | |
| PIN10 | Pf （前方RF力、0.05V/dB、20dB範囲、2-2.3V@47dBm） | |
| PIN11 | EN （5V:PA;空気または基づいていることのこつ:PA） | |
| PIN12 | TA （温度警報、警報:5Vの常態:0V） | |
| PIN13 | VA （VSWR警報、警報:5Vの常態:0V） | |
| PIN14 | Tc （温度:0.01V/1℃、0.75V @25の℃） | |
| PIN15 | GND | GND |
入力/出力の選択2:YONLIT M&CのためのDB9Female
| DB9Female | 記述 | IN/Out |
| PIN1 | 表示器4.9VのPA | |
| PIN3 | 外的なALC制御、入力範囲0-5V） | |
| PIN4 | 電源5V | |
| PIN5 | Pf （最高前方RF力:0-5V、20dBは鳴った） | |
| PIN6 | EN （5V:PA;空気または基づいていることのこつ:PA） | |
| PIN7 | TA （温度警報、警報:5Vの常態:0V） | |
| PIN8 | VA （VSWR警報、警報:5Vの常態:0V） | |
| PIN9 | GND | GND |
