商品の詳細:
|
| 調節: | COFDM | 頻度: | 250MHz-1500MHz |
|---|---|---|---|
| 暗号化: | AES128/256bits | 画像圧縮: | H.264/H.265 |
| データ入力: | RS232/RS485/TTL | DC入力: | DC5V~DC14V |
| ハイライト: | 1080P RFの送信機モジュール,CVBS RFの送信機モジュール,COFDMの長期モジュール |
||

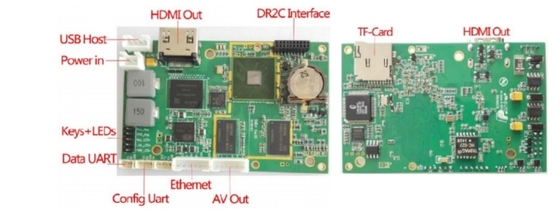

1080P HD COFDMモジュールのCVBSの出力が付いている無線ビデオ送信機板
送信機モジュールの紹介:
COFDM HDの小さい容積および低い電力の消費および1080P HD伝達をフル・サポート1のデジタル捕獲、符号化、調節および全バンドRF出力を結合するH.264圧縮の符号化、COFDM調節、非常に統合された埋め込まれた設計、単一チップデジタル調節加工技術およびultra-linearデジタル前ゆがみ（デジタルPredistortion） RFの設計の無線ビデオ送信機モジュール。
HDのデジタル生中継のために、適用、KP-AHDBD01優秀な設計の防衛、公安、武装した警察、保証および他の区域はより便利なおよびCOFDM標準的なHDの無線ビデオ伝送装置の有効な完了を助けることができる。
製品の機能:
1. COFDM調節;
2. 1080P HDの送信機板;
3. H.264/H.265画像圧縮;
4. AHDおよびRS232/RS485/TTLのシリアル ポート;
5.低い電力の消費;
製品仕様書:
| DC入力 | DC5V~DC14V |
| 働く流れ | ≤0.6A DC12V |
| 周波数範囲の出力 | 250MHz-1500MHzは顧客の要求に従って、またはカスタマイズすることができる。 |
| 調節 | COFDM |
| RFの帯域幅 | 2/4/6/8MHz （調節可能な） |
| SHG | >52dBc |
| 暗号化 | AES128/256bits |
| 星座 | QPSK、16QAM、64QAM |
| FEC | 1/2,2/3,3/4,5/6、7/8 |
| 監視間隔 | 1/32,1/16,1/8,1/4 |
| キャリア | 2K、4K、8K |
| 平坦 | 完全なband≤2dB、8MHz≤0.5dB |
| CNR （重みづけ） | 58dB |
| 傾斜分野SNR （負担が少い） | ≥50dB |
| 釣り合った可聴周波入力範囲 | Vmax=±15V |
| 不均衡な可聴周波入力範囲 | Vmax=3Vpp |
| HDインターフェイス | AHD |
| 画像圧縮 | H.265/H.264 |
| データ インターフェイス | 115200bpsまでのRS232/RS485/TTL、 |
| 暗号化 | AES 128/265ビット/ALLTECH基本的な先を争うこと |
| 標準 | SMPTE 425M （レベルAおよびB）、SMPTE 424M、SMPTE 292、SMPTE 259M-C SMPTE 272M SMPTE 299Mレベル |
| 入れられた範囲 | 800±80 （mV） |
| HDCPの議定書 | はい |
| AV率 | 64、96,112,128,160,192,224,256,320,384Kbps （調節可能な） |
| 可聴周波符号化モード | MPEG1 Layer2 |
| CBER | <2> |
| ビデオ決断 | 最高1920×1080P/I@ 60P |
| ビデオ コーディング | H.264 |
| ビデオ率 | 500kbps-16.68Mbps （autoadaptation） |
| フォーマット | YCbCr4:2:2 |
| OperatingTemperature | -25℃~55℃ |
| 保管温度 | -40℃~70℃ |
| 出現の特徴 | |
| 次元 | 44*65*12mm |
| 重量 | 20g |

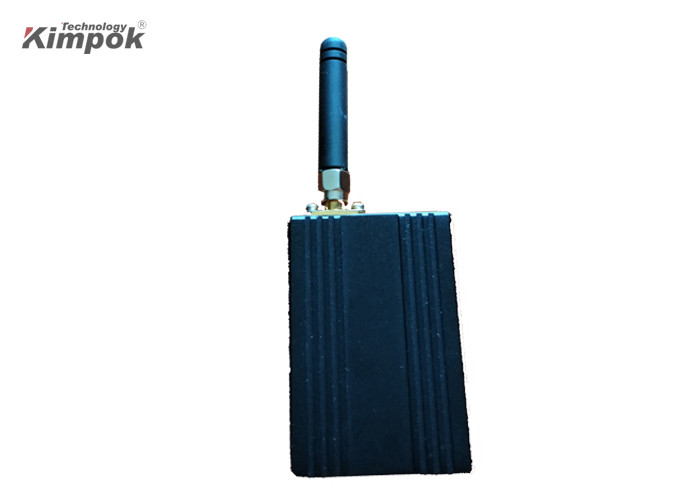

受信機モジュール:
受信機モジュールの指定:
| 頻度 | 170MHz~1500MHz |
| 帯域幅 | 2/3/4/5/6/7/8MHz （選択） |
| RFの入力レベル | -94dBm~0dBm （8M） /-98dBm~0dBm （2M） |
| RFの入力インピーダンス | 50Ω |
| RFの入力タイプ | Nのタイプ |
| 調節 | COFDM |
| 星座 | QPSK、16QAM、64QAM （調節可能な） |
| FEC | 1/2,2/3,3/4,5/6,7/8 （調節可能） |
| キャリア | 2k |
| 監視間隔 | 1/32,1/16,1/8,1/4 （調節可能） |
| ビデオ コーディング | H.264 |
| ビデオ決断 | 1920*1080P/I@60fps |
| 音声出力 | ステレオの不均衡300/200mv |
| 出力AVの | HDMI、AVのイーサネット |
| 定常電圧 | AC220V/DC12V <1A |
| 働く温度 | -20℃~+50℃ |
| 次元 | 129*90*17mm |
| 重量 | 25g |
